        泰威智達重磅出擊射頻電容液位計迎來新技術突破
        點擊次數:3404 發布時間:2012-09-11


           模都得到了飛速發展。業內人士都知道,目前國內儀表制造商分為國企和民企兩大塊,而且各有其優勢。早期,由于壓力儀表的核心技術掌握在國外廠商或國內少數幾家廠商手里,比如壓力傳感器技術作為壓力變送器的核心技術,僅為少數廠商所掌握,其中高端技術為國外廠商所壟斷,這種情況大大阻礙了我國壓力儀表的發展。但是隨著我國儀器儀表行業的發展,企業注重研發,許多壟斷技術開始被突破,而壓力儀表行業中的民營企業也得到了長足的發展。

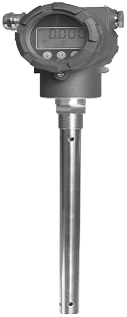

          北京泰威智達儀表技科有限公司作為民營企業的領頭羊應市場需求經過半年的研究發在2012年9月份再次取得技術新突破TC6系列智能射頻電容液位計



           TC6系列智能射頻電容液位計,是采用先進的數字射頻測量技術和微處理器為核心的大規模集成電路及表面安裝技術和嚴格的生產工藝制造而成。具有測量精度高、穩定性好、抗干擾力強等特點。并采用全密封式結構,防水、防爆、防腐,適用于野外全天候條件下工作。可測量高溫、高壓、強腐蝕性的液體、固體顆粒,如酸、堿、鹽、油、水、污水等液體和化工原料、飼料、糧食、煤灰、水泥、面粉等粉狀或顆粒狀固體。被廣泛應用于石油、化工、發電、食品、水處理、冶金、水泥等液位料位自動化控制系統。

                TC6系列智能射頻電容液位計通過機殼內三個按鍵與LCD液晶可進行各種功能組態,在現場只需進行兩點標校,就可重新標定儀表,使得現場安裝調試非常簡單。可組態的參數包括單位、顯示上下限、阻尼、校準上下限、數模微調校正、恢復出廠設定等

        TC6系列智能射頻電容液位計工作原理

        對于導電液體(電導率>1mS/m),探頭與導電液體構成一電容器,探頭中的金屬內芯為電容的一極,導電液體為電容的另一極,中間為高穩定性的聚四氟乙烯介電常數2.2,即探頭的絕緣外層作為兩極之間的介質,隨著液位的變化,液體包圍探極線的面積隨之改變,導致電容的變化,根據電容公式C=εS/(4πkd) :電容量與液體浸沒探的高度成正比,為測量出液位,只需測量與知相對的電容C即可。

              而非導電液體,金屬裸探頭為電容極板之一,導電容器或金屬輔助參考探頭為電容的另一個電極,被測液體即為電介質。安裝后電容探頭或容器的形狀是固定的,即極板的距離是固定的。*可變的是電容極板間的電介質,由于空氣介電常數為1,一般非導電液體的介電常數均大于1,所以當液體高度變化時,據電容公式可知,探頭與導電容器之間的電容量與液體浸沒探的高度成正比。

        TC6系列智能射頻電容液位計特點

        * 兩線制、高精度,溫漂小、可靠性高

        * 現場兩點標定技術輕松校準

        * 耐高溫高壓、抗腐蝕,可測強酸強堿

        * 多功能LCD數字現場指示表

        * 整體防爆設計,帶表蓋鎖緊防爆螺釘

        * 表殼能旋轉一周(360o),方便現場安裝

        TC6系列智能射頻電容液位計技術性能

        測量范圍:桿式0.1~3m,纜式0.35~35m

        精 確 度:0.5%

        適用介質:與探頭材料相兼容的液體

        工作壓力:-0.1~4MPa

        環境溫度:-20~70℃

        介質溫度:-40~100℃(超過此范圍需要特殊設計)

        溫度系數:在環境溫度范圍內均為0.2%/10℃

        穩 定 性:±0.2%FS/年

        電源電壓:9~45V DC,通常24V DC

        輸出信號:4~20mA DC二線制

        zui大負載:50×(電源電壓-9)Ω

        阻    尼:1~8s之間可調

        電源影響:小于輸出量程的0.005%/V

        負載影響:供電電壓恒定時,負載變化沒有影響

        濕度影響:0~95%相對濕度無影響

        振動影響:對于l0g峰值,20~2000Hz時無影響

        外    殼:模壓鑄鋁(外涂環氧樹脂)

        防護等級:IP65

        防    爆:隔爆型:dⅡBT5;本安型:iaⅡCT6

        現場指示:多功能LCD數字顯示表

        電氣接口:M20×1.5陰螺紋

        過程連接:3/4"NPT或1"NPT陽螺紋或特殊訂制

        探頭材料:PAF、PTFE、不銹鋼

        接    地:儀表外殼應與罐壁和大地良

        TC6系列智能射頻電容液位計電氣接線圖

        三個接線端中左側兩個為電源接線端(PWR),【PWR+】【PWR-】間接直流24V電源。右側兩個為電流測試(TEST)接口用,【TEST+】【TEST-】間接電流表可測得4~20mA信號。





        TC6系列智能射頻電容液位計探頭選型

        物位測量的工況有多種,如被測介質是否為導電介質、是常溫還是高(低)溫、是否具有腐蝕性;容器是否為帶壓容器,其罐壁是否導電;連接形式為螺紋連接還是法蘭連接等多種情況。為適應各種實際使用情況,本產品探頭有多種形式,探頭形式按機械結構可分為剛性和柔性;按電氣性能分為絕緣探頭和裸露探頭。

        A型桿式探頭

        探頭材料:聚四氟乙烯(PTFE)

        探頭長度:0.1m~3m

        探頭外徑:F11mm

        過程連接:3/4"NPT或1"NPT陽螺紋

        螺紋材料:1Cr18Ni9Ti

        典型應用:規則導電罐壁

        B型同軸屏蔽管桿式探頭

        探頭材料:聚四氟乙烯(PTFE)

        套管材料:1Cr18Ni9Ti、316S

        探頭長度:0.1m~3m

        探頭外徑:F22mm或F28mm

        過程連接:3/4"NPT或1"NPT陽螺紋

        螺紋材料:1Cr18Ni9Ti

        典型應用:不規則或不導電罐壁

        C型雙桿探頭

        探頭形式:雙桿式

        探頭長度:0.1m~3m

        探頭外徑:F11mm

        探頭材料:1Cr18Ni9Ti或 PTFE

        過程連接:法蘭DN50

        法蘭材料:1Cr18Ni9Ti或 PTFE

        典型應用:強

        腐蝕性介質

        D型纜式探頭

        探頭長度:0.35m~35m

        探頭外徑:電纜F4mm,重錘F22mm或F30mm

        電纜材料:聚四氟乙烯(PTFE)

        重錘材料:1Cr18Ni9T

        過程連接:3/4"NPT或1"NPT陽螺紋

        螺紋材料:1Cr18Ni9Ti

        典型應用:量程超過2m的介質

        E型雙纜探頭

        探頭形式:雙纜式

        探頭長度:0.35m~35m

        探頭外徑:電纜外徑F4mm,重錘外徑F60mm

        探頭材料:聚四氟乙烯(PTFE)

        過程連接:法蘭DN80

        法蘭材料:1Cr18Ni9Ti或 聚四氟乙烯(PTFE)

        典型應用:強腐蝕性介質

        TC6系列智能射頻電容液位計選型注意事項

        1.探頭選型應與現場介質環境相符,包括溫度、壓力、結構材料與介質的相容性等。

        2.如果被測介質是導電的(常見導電介質自來水介電常數為80),或摻有導電物質的非導電介質,必須選用包覆絕緣材料(聚四氟乙烯)的探頭。對于不導電介質(介電常數小于5),測量難度增加,此時推薦帶輔助參考電極的探頭(B型或C型)。

        3.儀表外殼與容器壁的可靠接地非常重要。對于包襯或非導電容器,需要金屬棒或同軸屏蔽管給探頭提供接地參考電極。

        4.在測量非導電介質時,保證介質有穩定的介電常數很重要。當介質溫度、濕度、含雜量等變化時,介電常數會明顯變化,儀表將不再準確。此時儀表需要重新標校。而對導電介質,介質介電常數變化對測量結果無影響。

        5.垂直安裝的探頭長度L應滿足公式:L≤容器高度-30mm。對于包覆絕緣材料(聚四氟乙烯)的探頭,不允許隨便剪切探頭,否則將造成儀表*損壞。

        TC6系列智能射頻電容液位計安裝說明

        1.對于沒有金屬輔助參考電極的探頭必須與容器壁平行,這一點對非導電介質尤為重要。否則,建議使用帶同軸屏蔽管的探頭。

        2.對于沒有金屬輔助參考電極的探頭測量非導電介質時,安裝時應使電極與金屬容器壁盡量靠近,但要避免探頭和容器壁之間有介質凝結。

        3.對于沒有金屬輔助參考電極的探頭測量導電介質時,如罐壁是非導電的,則在探頭旁增加一根同探頭等長且相對固定的硬金屬桿輔助電極是必須的,它的一端插入到液體里面,另一端與儀表殼體地相連接。

        4.探頭的安裝處不能有干擾,如攪拌器,入料口等。且探頭不能與被測介質之外的其它任何物質接觸!

        5.在安裝過程中,注意不要劃傷探頭外層絕緣層。罐頂應有足夠空間以便完成有關安裝調試等操作。

        6.儀表接地至關重要。有些情況下,需用生料帶等包裹連接螺紋以達到密封目的,但會影響接地的可靠性,此時需要用外部電纜將儀表外殼上的接地端子與容器連接來實現可靠接地。

        TC6系列智能射頻電容液位計不管從技術還是產品質量本次研發都取得了顯著的成效,使得客戶的滿意度得到大大的提升,北京泰威智達儀表技科有限公司是專業生產壓力檢測和控制測量儀表的制造商,是集產品設計開發、生產銷售于一體的高新技術企業。是國內較早研制和生產壓力的企業。我公司開發設計生產的儀表以外形美觀、高穩定性、高可靠性、經久耐用為zui基本特點。產品銷往全國各地,部分產品已配套出口。公司產品廣泛應用于石油、化工、電力、冶金、食品、環保等行業。經過幾年的高速發展,公司已成為國內壓力、物位儀表制造企業的佼佼者

            北京泰威智達儀表科技有限公司生產壓力變送器、物位儀表、流量儀表及智能顯示控制儀表等,歡迎廣大朋友來人來電合作。
